1. 개요
PK 기관총은 1960년대 소련에서 개발된 7.62mm 범용 기관총으로, AKM 소총과 RPK 경기관총을 기반으로 설계되었다. PK 기관총은 기존의 DP, RP-46, SGM 기관총을 대체하기 위해 개발되었으며, 1961년 제식 채택되어 PK/PKS, PKM, PKT, PKP 페체네그 등 다양한 변형 모델이 생산되었다. 가스 작동식 회전 노리쇠 방식을 사용하며, 7.62x54mmR 탄약을 사용한다. PK는 여러 전쟁과 분쟁에서 사용되었으며, 현재도 여러 국가에서 복제 생산되거나 개량되어 사용되고 있다.
더 읽어볼만한 페이지
- 러시아의 기관총 - PM M1910
PM M1910은 1910년 러시아 제국에서 채택된 맥심 기관총을 기반으로 7.62×54mmR 소총탄을 사용하는 중기관총이며, 1930년에 현대화되어 광학 조준경을 장착할 수 있었고, 제2차 세계 대전 이후에도 여러 분쟁에서 사용되었다. - 러시아의 기관총 - DS-39
- 다목적 기관총 - FN MAG
FN MAG는 벨기에 FN 에르스탈에서 개발한 7.62x51mm NATO탄을 사용하는 범용 기관총으로, FN FAL 전투소총을 보완하며, 전 세계 80개 이상의 국가에서 사용되었다. - 다목적 기관총 - K16 기관총
K16 기관총은 SNT모티브에서 개발하고 대한민국 국군이 M60 기관총을 대체하기 위해 개발한 7.62mm NATO탄을 사용하는 다목적 기관총으로, K3 기관총 설계를 기반으로 가스 피스톤과 회전 노리쇠 방식을 사용하며 수리온 헬기의 표준 무장으로 채택되었고 대한민국, 필리핀, 폴란드 등에서 사용 중이거나 도입을 고려 중이다. - 중형기관총 - FN MAG
FN MAG는 벨기에 FN 에르스탈에서 개발한 7.62x51mm NATO탄을 사용하는 범용 기관총으로, FN FAL 전투소총을 보완하며, 전 세계 80개 이상의 국가에서 사용되었다. - 중형기관총 - MG 08
MG 08은 제1차 세계 대전 당시 독일군이 사용한 수냉식 중기관총으로, 맥심 기관총을 기반으로 개발되어 육군과 해군에서 널리 사용되었으며, 다양한 파생형과 항공기 탑재형으로도 활용되었고, 전후에는 중국에서 복제 생산되어 여러 전쟁에서 사용되었다.
| PK 기관총 | |
|---|---|
| 기본 정보 | |
 | |
| 종류 | 다목적 기관총 분대 지원 화기 중기관총 (中) |
| 설계 | 미하일 칼라시니코프 |
| 설계 년도 | 1961년 |
| 생산 회사 | 데그탸료프 플랜트 |
| 사용 국가 | 이슬람 국가 |
| 사용 시기 | 1961년-현재 |
| 참전 | 베트남 전쟁 아프가니스탄 전쟁 돈바스 전쟁 러시아-우크라이나 전쟁 2022년 러시아의 우크라이나 침공 |
| 제원 | |
| 구경 | 7.62mm |
| 탄약 | 7.62×54mmR |
| 급탄 방식 | 비분해식 금속 링크 50발 탄띠, 100/200/250발 탄약 상자 |
| 작동 방식 | 가스 작동식, 롱 스트로크 피스톤, 개방, 회전 노리쇠 |
| 총열 길이 | 658mm (PK) 645mm (PKM) 772mm (PKT) |
| 전체 길이 | 1,173mm (PK) 1,160mm (PKM) 1,098mm (PKT) |
| 무게 | 9,000g (PK) 7,500g (PKM) 10,500g (PKT) 9kg (총 + 양각대) |
| 발사 속도 | 이론상: 600–800발/분 PKT/PKTM: 700–800발/분 실용: 250발/분 |
| 총구 속도 | 825m/s |
| 유효 사거리 | 1,000m (100–1,500m 조절 가능) |
| 최대 사거리 | 3,800m |
| 조준 장치 | 접선 가늠자; 광학, 야간 투시경, 열화상, 레이더 조준경 |
| 파생형 | |
| 종류 | PKS PKT PKM PKMS PKTM |
2. 역사
소련의 주포국(GRAU)은 1955년 소총탄을 사용하는 새로운 7.62mm 소대 및 대대급 범용 기관총에 대한 제원 요구 사항을 채택했다.[2]
1958년 G.I. 니키틴과 유리 M. 소콜로프가 개발한 니키틴-소콜로프 PN1 기관총 시제품이 야전 시험을 성공적으로 통과했다. 시험 결과를 바탕으로 1960년 니키틴-소콜로프 기관총을 시험 운용을 위해 생산하고 코브로프 기계 공장에서 양산하기로 결정했다. 그러나 이 무기는 몇 가지 결점이 있었는데, 가장 큰 결점은 물과 눈에 대한 내구성이 부족하다는 것이었다. 물과 눈이 가스 피스톤으로 들어가는 경향이 있었다. 사격 후 기관총이 물속에 있으면 2~3발 사격 후에는 단발 사격만 가능했다. 한 발 사격 후에는 사수가 무기를 재장전하고 슬라이드를 수동으로 2~3번 움직여야 했다. 따라서 군은 니키틴에게 이 문제를 해결해 줄 것을 요청했지만, 니키틴은 문제 해결에 너무 오랜 시간을 할애했다. 니키틴의 작업 속도를 높이기 위해 주포 및 미사일 국은 1958년 경쟁을 재개하기로 결정했다. 이에 따라 M.T. 칼라시니코프가 이끄는 이제프스크 기계 공장 설계팀(V.V. 크루핀, V.N. 푸시친, A.D. 크랴쿠신, 스타르체프, 캄졸로프, 코랴코프체프, 유페레프 포함)이 경쟁에 참여했다. 칼라시니코프와 그의 팀은 AKM과 RPK 설계 작업을 동시에 진행하면서 이 임무를 수락했다. 칼라시니코프는 이미 군에서 니키틴의 PN1을 선택했고 특정 부처와 고위 장교들의 지지를 받고 있었음에도 불구하고 업무량이 많음에도 불구하고 이 임무를 수락했다. 그들의 기관총 시제품은 검증된 칼라시니코프 방식 무기의 가스 작동 회전 볼트 설계를 기반으로 했다.[2]
칼라시니코프와 니키틴-소콜로프 시제품은 1960년 말 중앙아시아, 오데사, 발트 군관구, 그리고 비스틀 장교 교육 과정에서 시험 운용을 거쳤다. 주미사일 및 포병국과 국방산업부는 칼라시니코프 설계를 선호했다. PK는 물에 대한 내구성이 뛰어났을 뿐만 아니라 맥심이나 SG-43과 같은 탄약통을 재사용하여 유지보수와 제작이 훨씬 용이했다. 반면 PN1은 당시 생산되지 않은 새로운 유형의 탄약통을 사용했다. 게다가 칼라시니코프에 따르면, 경쟁사는 장시간 연발 사격 시 탄띠가 겹치는 것을 이유로 사수들에게 발사 속도를 낮추도록 요구하며 시험에 편향을 시도했다. 칼라시니코프에 따르면 시험 중 또 다른 사건이 있었는데, PN1의 반동이 제대로 분산되지 않아 상당 부분이 개머리판으로 전달되었고, 압력이 너무 커서 PN1을 시험한 병사 중 한 명이 광대뼈가 부러졌다.[4]
시험 결과를 바탕으로 군은 칼라시니코프 설계를 선호했다. 1961년 7.62x54Rmm 칼라시니코프 범용 기관총이 채택되어 생산에 들어갔다. PK/PKS는 코브로프 기계 공장에서 생산되었으며, 니키틴-소콜로프 시제품 기관총을 위해 원래 설계된 삼각대 마운트와 탄약통을 사용했다.[6]
니키틴과 소콜로프의 기관총 설계는 나중에 1971년 생산에 들어간 12.7mm NSV 중기관총에 사용되었다.
2024년 6월, PKZ가 러시아 군에서 PKM을 대체할 것이라는 보도가 나왔다.[4]
2. 1. 개발 배경
제2차 세계 대전 이후, 소련군은 기존의 DP 경기관총, RP-46 중기관총, SGM 중기관총 등을 대체할 새로운 다목적 기관총의 필요성을 느꼈다.[2] 1955년, 소련 주포국(GRAU)은 새로운 7.62mm 소대 및 대대급 범용 기관총에 대한 요구사항을 채택했다.[2]1958년, G.I. 니키틴과 유리 M. 소콜로프가 개발한 니키틴-소콜로프 PN1 기관총 시제품이 야전 시험을 통과했다.[2] 그러나 PN1 기관총은 물과 눈에 대한 내구성이 부족하다는 단점이 있었다.[2] 물과 눈이 가스 피스톤으로 들어가면 2~3발 사격 후에는 단발 사격만 가능했고, 재장전을 위해서는 슬라이드를 수동으로 여러 번 움직여야 했다.[2]
1958년, 경쟁이 재개되면서 M.T. 칼라시니코프가 이끄는 이제프스크 기계 공장 설계팀이 경쟁에 참여했다.[2] 칼라시니코프 팀은 AKM과 RPK 설계 작업을 동시에 진행하면서, 검증된 칼라시니코프 방식의 가스 작동 회전 볼트 설계를 기반으로 한 기관총 시제품을 개발했다.[2]
1960년, 칼라시니코프와 니키틴-소콜로프 시제품은 중앙아시아, 오데사, 발트 군관구 등에서 시험 운용을 거쳤다.[4] 시험 결과, 칼라시니코프 설계는 물에 대한 내구성이 뛰어났고, 맥심이나 SG-43과 같은 탄약통을 재사용하여 유지보수와 제작이 용이했다.[4] 반면 PN1은 새로운 유형의 탄약통을 사용해야 했고, 장시간 연발 사격 시 탄띠가 겹치는 문제가 있었다.[4] 또한 PN1의 반동이 제대로 분산되지 않아 시험에 참가한 병사 중 한 명이 광대뼈가 부러지는 사건도 있었다.[4]
1961년, 7.62x54Rmm 칼라시니코프 범용 기관총이 PK라는 제식명으로 채택되어 생산에 들어갔다.[6] PK는 코브로프 기계 공장에서 생산되었으며, 니키틴-소콜로프 시제품 기관총을 위해 설계된 삼각대 마운트와 탄약통을 사용했다.[6] 니키틴과 소콜로프의 기관총 설계는 나중에 12.7mm NSV 중기관총에 사용되었다.[6]
2024년 6월, PKZ가 러시아 군에서 PKM을 대체할 것이라는 보도가 나왔다.[4]
2. 2. 실전 기록
PK 기관총은 여러 전쟁과 분쟁에서 사용되었다.[68] 베트남 전쟁(1955–1975), 소련-아프가니스탄 전쟁[69](1979–1989), 이라크 전쟁(2003년-2011년) 등이 그 예이다. 북한은 베트남 전쟁과 캄보디아 내전 등에서 PK 기관총을 사용했다. 특히 1990년대 이후 북한은 82식 기관총이라는 이름으로 PKM을 복제 생산하여 특수부대 등에 보급한 것으로 알려져 있다. 2020년대 이후로는 러시아-우크라이나 전쟁에서 양측 모두 PKM 및 그 개량형을 사용하고 있다. 이외에도 로드지아 부시 전쟁, 남아프리카 국경 전쟁, 캄보디아 내전, 에티오피아 내전, 레바논 내전 등등 수많은 전쟁과 분쟁에서 PK 혹은 PKM, PKT 계열 기관총들이 사용되었다.3. 디자인
최초의 PK 기관총(PK)은 미하일 칼라시니코프가 설계한 AKM 돌격소총과 RPK 경기관총을 기반으로 하며, 스탬핑된 수신기를 사용했다. PK 기관총은 동구권 표준 7.62×54mmR탄을 사용하는데, 이는 7.62×39mm 및 5.45×39mm 중간탄약보다 훨씬 더 큰 약실압(bolt thrust)을 발생시킨다. 현대화된 PKM 기관총은 예비 부품 키트와 두 개의 총열을 사용하면 최소 25,000발 이상의 수명을 보장받는다.[5]
=== 구조 ===
PK 기관총은 가스 작동식, 회전 노리쇠 방식으로 작동하며, 신뢰성이 높다.[7] U자형 수신기(receiver)는 1.5mm 두께의 강판으로 프레스 성형되어 만들어졌다.[7] 수신기 상부 덮개도 1.5mm 강판으로 프레스 성형되었으며, 수신기 앞쪽에 경첩으로 연결되고 뒷면에는 스프링식 걸쇠로 고정된다.[7]
총열은 신속하게 교체할 수 있도록 설계되었으며, 내부는 크롬 도금되어 있다.[7] 총열에는 운반 손잡이가 있어 총열 교체를 용이하게 한다.[7] 총구에는 소염기가 장착되어 있는데, 초기에는 원뿔형 소염기가, 후기에는 긴 슬롯형 소염기가, PKM 변형에는 짧은 원통형 슬롯형 소염기가 장착되었다.[7] PKM 총열은 고속 사격 시나리오에서 최대 400발까지 발사할 수 있으며, 지속 가능한 유효 사격속도는 분당 약 250발이다.[7][8][3]
후방 조준기는 100m에서 1500m까지 조절 가능하며, "최근접 사거리" 전투 영점 설정도 포함되어 있다.[7] 전방 조준기는 고도 조절이 가능하다.[7] 수신기 왼쪽에 바르샤바 조약 기구 측면 레일 브래킷이 있는 모델은 다양한 조준 광학 장비를 장착할 수 있다.[9][10][11]
방아쇠 조립체는 자동 사격만 가능하며, 수동 회전식 안전장치가 있다.[7] 초기 모델은 자작나무 합판 적층재로 만들어진 개머리판, 손잡이, 접이식 손잡이/그립을 가졌으나,[7] 후기 모델은 검은색 유리섬유 강화 폴리아미드 재질로 변경되었다.[7]
=== 작동 방식 ===
PK 기관총은 가스 작동식, 회전 노리쇠 방식으로 작동한다. AK-47 및 기타 현대화된 칼라시니코프 계열 무기와 유사하게 볼트와 볼트 캐리어 설계되었으나, 가스 튜브가 총열 아래에 위치하고, 오픈 볼트 방식으로 작동한다는 차이점이 있다.
개방 볼트 방식은 폐쇄 볼트 방식보다 자동 사격 중 열 관리가 용이하여, 발화와 같은 위험한 현상을 방지하는데 도움이 된다. 이러한 방식은 지속적인 자동 사격이 필요한 기관총에 더 적합하며, PK 기관총은 여러 개의 신속 교체식 총열을 사용하여 장시간 사격 시 총열을 교체하며 사용할 수 있다.
테두리가 있는 7.62 × 54 mm R 탄약을 사용하며, 금속 탄약 벨트에 장착되어 오른쪽에서 PK 기관총의 공급구에 장착된다. 루이 샹주의 MG 39 Rh[6]에 도입되어 vz. 52 및 vz. 59과 같은 체코슬로바키아 기관총에 복사된 레버식 공급 메커니즘이 장착되어 있으며, 이는 공급 레버에 의해 작동된다. PK 공급 메커니즘은 테두리가 있는 7.62×54mmR 탄약을 탄약 벨트의 뒷면에서 꺼내 공급구로 떨어뜨려 볼트가 탄약을 잡아 약실로 공급하여 발사할 수 있도록 한다.
PK는 후방 세어에서 발사되며, 약실은 회전 볼트로 잠긴다. 가스 피스톤은 볼트 캐리어 어셈블리에 경첩으로 연결되어 있으며, 볼트 캐리어 어셈블리의 돌출된 후면에는 나선형 절단부가 있어 볼트의 제어된 회전을 제공한다. 오른쪽에 장착된 코킹 레버는 볼트 캐리어와 일체형이 아니며 총이 발사될 때 왕복하지 않는다.
가스 실린더는 총열 아래에 장착되며, 가스 조절기를 통해 가스 압력을 조절하여 발사 속도를 조절할 수 있다. 가스 조절기는 세 개의 고정 위치가 있으며, 해당 구멍을 열어 가스 실린더에서 대기 중으로 배출되는 팽창하는 추진제 가스의 양을 변경한다.
=== 급탄 방식 ===
PK 기관총은 비분해식 금속 탄띠를 사용하며, 오른쪽에서 급탄하고 왼쪽으로 탄피를 배출하는 방식이다. 탄띠는 탄약의 탄피 어깨 부분을 완전히 감싸는 링크로 구성되어 있으며, 양쪽에 감긴 철사로 연결된다. 링크는 0.8mm 두께의 고탄소 강판으로 제작되며, 아연 인산염 처리 및 바니시 도장으로 부식 방지 처리가 되어 있다.
탄띠는 25발, 100발, 200발, 250발 길이로 제공되며, 필요에 따라 연결하여 사용할 수 있다. 경기관총으로 사용 시, PK 기관총은 100발들이 탄약 상자를 수신기 아래쪽에 부착하여 사용한다. 이 탄약 상자는 알루미늄 프레임과 강철 덮개로 만들어졌으며, 무게는 3.9kg이다. 중기관총으로 사용 시에는 삼각대에 장착할 수 있는 200/250발들이 탄약 상자를 사용하며, 250발 탄띠 사용 시 무게는 9.4kg이다. 기관총의 모든 개구부는 스프링식 먼지 덮개로 덮여 있어 필요시에만 노출된다.
3. 1. 작동 방식
PK 기관총은 가스 작동식, 회전 노리쇠 방식으로 작동한다. AK-47 및 기타 현대화된 칼라시니코프 계열 무기와 유사하게 볼트와 볼트 캐리어 설계되었으나, 가스 튜브가 총열 아래에 위치하고, 오픈 볼트 방식으로 작동한다는 차이점이 있다.개방 볼트 방식은 폐쇄 볼트 방식보다 자동 사격 중 열 관리가 용이하여, 발화와 같은 위험한 현상을 방지하는데 도움이 된다. 이러한 방식은 지속적인 자동 사격이 필요한 기관총에 더 적합하며, PK 기관총은 여러 개의 신속 교체식 총열을 사용하여 장시간 사격 시 총열을 교체하며 사용할 수 있다.
테두리가 있는 7.62 × 54 mm R 탄약을 사용하며, 금속 탄약 벨트에 장착되어 오른쪽에서 PK 기관총의 공급구에 장착된다. 루이 샹주의 MG 39 Rh[6]에 도입되어 vz. 52 및 vz. 59과 같은 체코슬로바키아 기관총에 복사된 레버식 공급 메커니즘이 장착되어 있으며, 이는 공급 레버에 의해 작동된다. PK 공급 메커니즘은 테두리가 있는 7.62×54mmR 탄약을 탄약 벨트의 뒷면에서 꺼내 공급구로 떨어뜨려 볼트가 탄약을 잡아 약실로 공급하여 발사할 수 있도록 한다.
PK는 후방 세어에서 발사되며, 약실은 회전 볼트로 잠긴다. 가스 피스톤은 볼트 캐리어 어셈블리에 경첩으로 연결되어 있으며, 볼트 캐리어 어셈블리의 돌출된 후면에는 나선형 절단부가 있어 볼트의 제어된 회전을 제공한다. 오른쪽에 장착된 코킹 레버는 볼트 캐리어와 일체형이 아니며 총이 발사될 때 왕복하지 않는다.
가스 실린더는 총열 아래에 장착되며, 가스 조절기를 통해 가스 압력을 조절하여 발사 속도를 조절할 수 있다. 가스 조절기는 세 개의 고정 위치가 있으며, 해당 구멍을 열어 가스 실린더에서 대기 중으로 배출되는 팽창하는 추진제 가스의 양을 변경한다.
3. 2. 구조
PK 기관총은 가스 작동식, 회전 노리쇠 방식으로 작동하며, 신뢰성이 높은 편이다.[7] U자형 수신기(receiver)는 1.5mm 두께의 강판으로 프레스 성형되어 만들어졌다.[7] 수신기 상부 덮개도 1.5mm 강판으로 프레스 성형되었으며, 수신기 앞쪽에 경첩으로 연결되고 뒷면에는 스프링식 걸쇠로 고정된다.[7]총열은 신속하게 교체할 수 있도록 설계되었으며, 내부는 크롬 도금되어 있다.[7] 총열에는 운반 손잡이가 있어 총열 교체를 용이하게 한다.[7] 총구에는 소염기가 장착되어 있는데, 초기에는 원뿔형 소염기가, 후기에는 긴 슬롯형 소염기가, PKM 변형에는 짧은 원통형 슬롯형 소염기가 장착되었다.[7] PKM 총열은 고속 사격 시나리오에서 최대 400발까지 발사할 수 있으며, 지속 가능한 유효 사격속도는 분당 약 250발이다.[7][8][3]
후방 조준기는 100m에서 1500m까지 조절 가능하며, "최근접 사거리" 전투 영점 설정도 포함되어 있다.[7] 전방 조준기는 고도 조절이 가능하다.[7] 수신기 왼쪽에 바르샤바 조약 측면 레일 브래킷이 있는 모델은 다양한 조준 광학 장비를 장착할 수 있다.[9][10][11]
방아쇠 조립체는 자동 사격만 가능하며, 수동 회전식 안전장치가 있다.[7] 초기 모델은 자작나무 합판 적층재로 만들어진 개머리판, 손잡이, 접이식 손잡이/그립을 가졌으나,[7] 후기 모델은 검은색 유리섬유 강화 폴리아미드 재질로 변경되었다.[7]
3. 3. 급탄 방식
PK 기관총은 비분해식 금속 탄띠를 사용하며, 오른쪽에서 급탄하고 왼쪽으로 탄피를 배출하는 방식이다. 탄띠는 탄약의 탄피 어깨 부분을 완전히 감싸는 링크로 구성되어 있으며, 양쪽에 감긴 철사로 연결된다. 링크는 0.8mm 두께의 고탄소 강판으로 제작되며, 아연 인산염 처리 및 바니시 도장으로 부식 방지 처리가 되어 있다.탄띠는 25발, 100발, 200발, 250발 길이로 제공되며, 필요에 따라 연결하여 사용할 수 있다. 경기관총으로 사용 시, PK 기관총은 100발들이 탄약 상자를 수신기 아래쪽에 부착하여 사용한다. 이 탄약 상자는 알루미늄 프레임과 강철 덮개로 만들어졌으며, 무게는 3.9kg이다. 중기관총으로 사용 시에는 삼각대에 장착할 수 있는 200/250발들이 탄약 상자를 사용하며, 250발 탄띠 사용 시 무게는 9.4kg이다. 기관총의 모든 개구부는 스프링식 먼지 덮개로 덮여 있어 필요시에만 노출된다.
4. 변형
PKM 및 다른 변종은 러시아에서 생산되고 있으며 현재 많은 국가에 수출되고 있다.[32] 또한, 전 세계적으로 다양한 모델이 현지에서 제조되고 있다. 원격 조종식 PKT 버전이 2023년 11월에 실전 배치되었다고 알려져 있다.[32] 자스타바 무기(Zastava Arms)는 라이선스 하에 PK를 M84(PKT는 M86으로)로 생산하며, 이는 많은 전 유고슬라비아 후계 국가에서 여전히 사용되고 있다. 가장 최근의 개량형은 강제 공랭식 총열과 최대 1만 발의 더 긴 총열 수명을 특징으로 하는 러시아제 PKP 페체네그이다.
;PKN
:PK에 PPN-3야시경을 장착한 형식.
:GRAU 색인: 6P6N.
;PKS
:PK를 6T2삼각대에 설치한 것.
:GRAU 색인: 6P3.
:;PKSN
::PKS에 PPN-3야시경을 장착한 형식.
::GRAU 색인: 6P3N.
;PKB
:PK를 장갑차 상부의 6U1 마운트에 설치한 것으로, SGMB 기관총의 후속으로 여겨진다.
:GRAU 색인: 6P10.
;PKM
:PK를 단순화·개량한 것.
:GRAU 색인: 6P6M.
:;PKMN
::PKM에 PPN-3 야시경을 장착한 형식.
::GRAU 색인: 6P6MN.
:;PKMN-1
::PKM에 NSPU 야시경 또는 NSPU-3 야시경을 장착한 형식.
::GRAU 색인: 6P6MN-1.
:;PKMN2
::PKM에 NSPUM 야시경(GRAU 색인: 1PN58-2)을 장착한 형식.
;PKMS
:PKM을 6T5 삼각대에 설치한 것.
:GRAU 색인: 6P3M.
:;PKMSN
::PKMS에 PPN-3 야시경을 장착한 형식.
:;PKMSN-1
::PKMS에 NSPU 야시경 또는 NSPU-3 야시경을 장착한 형식.
:;PKMSN2
::PKMS에 NSPUM 야시경(GRAU 색인: 1PN58-2)을 장착한 형식.
;PKMB
:PKM을 장갑차 상부의 6U1 마운트에 설치한 것.
:GRAU 색인: 6P10M.
;PKT
:전차의 동축 기관총 및 장갑차의 포탑 기관총용으로 SGMT 기관총의 후속으로 설계된 파생형.
:총열을 쉽게 교체할 수 없기 때문에 연사에 견딜 수 있도록 총열을 두껍게 한 데다, 전기식 원격 조작용 트리거와 연기 배출 장치를 갖추고 있다.
:T-62 이후의 전차와 BMP 계열 보병전투차, BTR-60 이후의 장갑차, BRDM-2장갑정찰차 등, 소련·러시아제 주요 장갑차량에 장착되어 있다.
:GRAU 색인: 6P7.
:;PKTM
::PKT를 개수한 것으로, 1998년에 채용되었다.
;PKP 페체네그
:PKM을 분대지원화기로 운용하기 쉽도록 개량한 것. 루이스 경기관총과 같은 원리의 공랭 방열 기능을 가진 총열 재킷을 갖추고 있으며, 이족대는 재설계된 것이 총구 근처에 설치되었다. 따라서 총열의 신속한 교체는 고려되지 않았다. 현재 러시아 특수부대를 중심으로 배치가 시작되고 있다.
:GRAU 색인: 6P41.

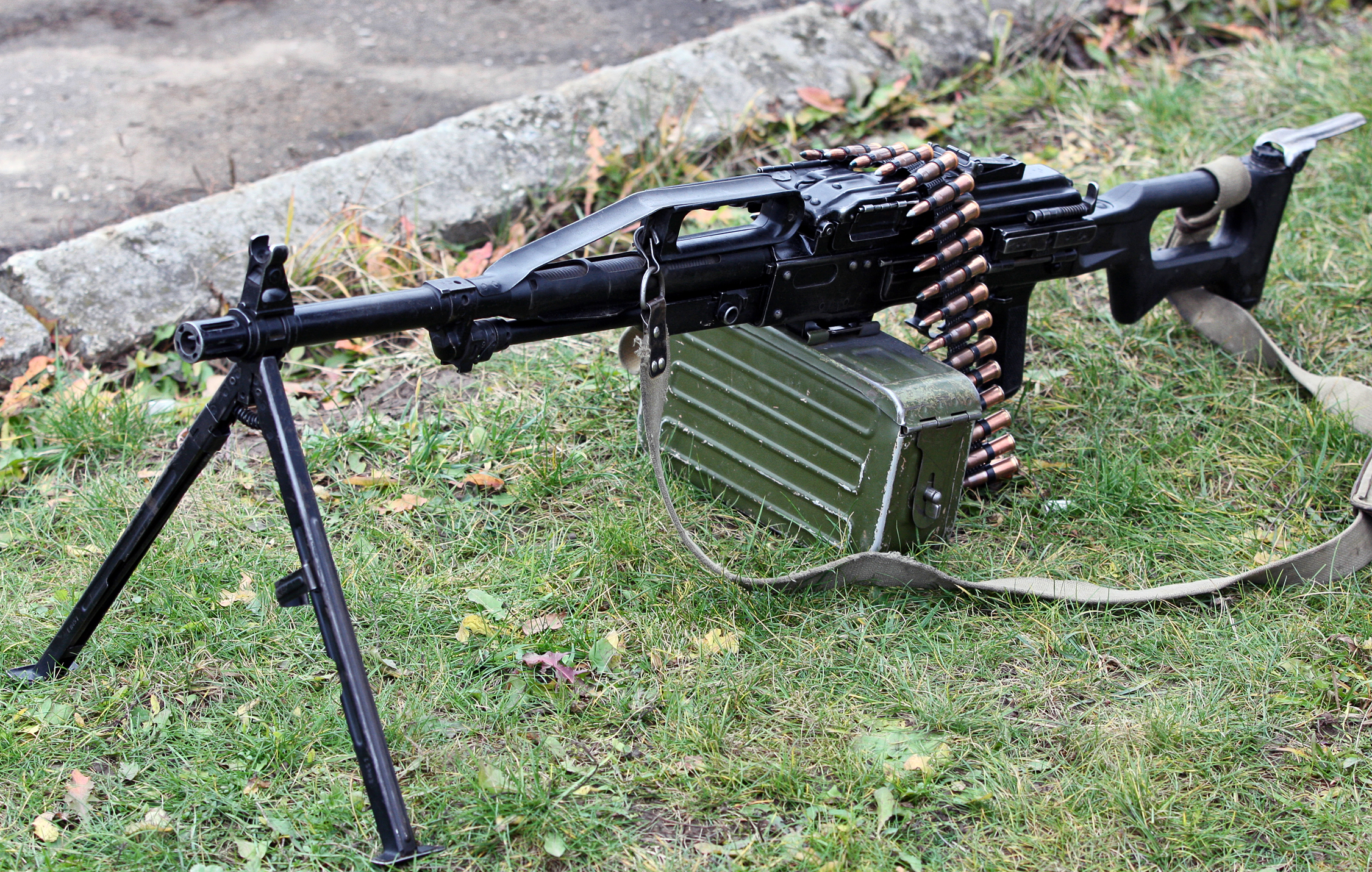

4. 1. PKM
'''PKM'''(ПК Модернизированный: "칼라슈니코프 기관총 개량형")은 1969년에 제식 채용되었다.[17][18][19][20][21][22] PKM은 PK의 현대화되고 성능이 향상된 버전이다. 무게 감소, 생산 단순화 및 작동 용이성 향상을 위해 수신기 덮개는 세로 방향의 리브로 인해 더욱 견고해졌고 개머리판에는 경첩식 개머리판 받침대가 장착되었다. 총열 홈은 생략되었고 플래시 하이더가 변경되었다. 나중에 PKM에는 이전에 사용된 적층 목재 개머리판과 손잡이와 모양이 같은 새로운 검은색 유리섬유 강화 폴리아미드 개머리판과 권총 손잡이가 장착되었다.PKMN은 야간 투시경을 장착할 수 있는 모델이며, PKMN-1은 다목적 NSPU-3(1PN51) 야간 투시경을,[17] PKMN-2는 다목적 NSPUM(1PN58) 야간 투시경을 장착할 수 있다.[18] 또한 1PN93 시리즈[19], 샤힌[20] 및 1PN116[21] 열상 투시경과 1PN119[22] 저격수 대응용 특수 야간 투시경을 PKMN 모델처럼 수신기 왼쪽에 와르샤바 조약 측면 레일 브래킷이 있는 PK 기관총에 장착할 수 있다.

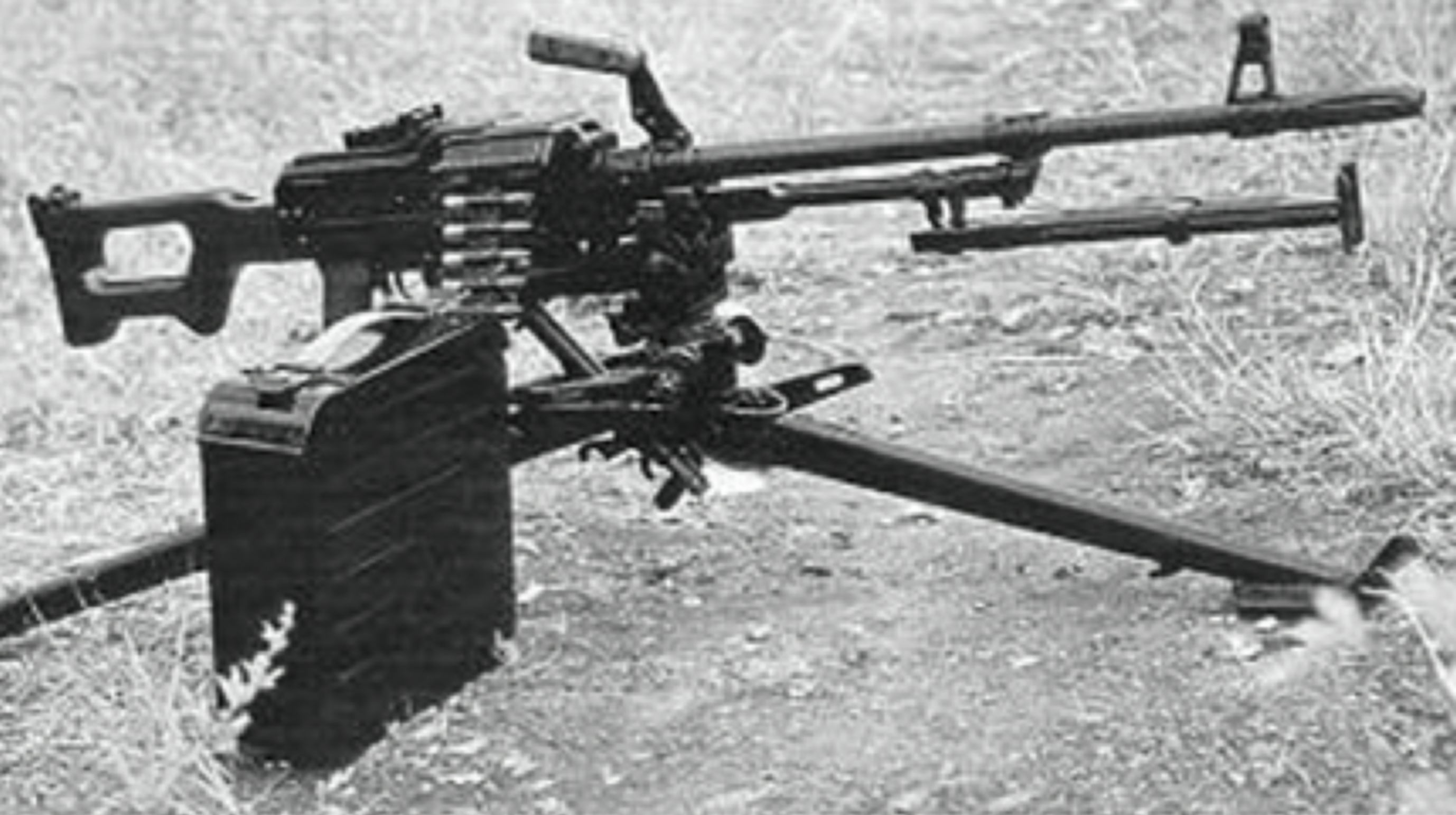

4. 2. PKS
PKS(ПК Станковый)는 PK 기관총을 삼각대에 장착한 모델이다.[12] 6T2 사모젠코프 삼각대 또는 6T5 스테파노프 삼각대에 장착하여 사용한다. PK와 6T2 삼각대의 무게는 16.5 kg이다. 6T2 사모젠코프 다용도 삼각대는 E. S. 사모젠코프가 설계했으며 1961년에 실전 배치되었고, 무게는 7.5 kg이다.[12]
6T2 사모젠코프 삼각대는 니키틴-소코이오프 기관총을 위해 고안되었으나 소련에 채택되지는 않았다. PK 기관총은 6T2 사모젠코프 마운트의 받침대에 부착된다. 받침대는 랙 앤 피니언 방식의 좌우 조정 메커니즘과 로드 앤 스크류 방식의 고저 조정 메커니즘이 장착된 플러그인 스위블에 경첩으로 연결된다.[12] 좌우 조정 메커니즘에는 사격 범위를 제한하는 스톱이 장착되어 있다. 대공 사격 또는 무릎 꿇은 자세에서 지상 표적을 향한 사격을 위해 받침대에는 회전 브래킷이 있는 접이식 기둥이 장착된다. 이 마운트는 땅에 박히지 않는 삽날을 특징으로 한다.[12]
고정된 좌우 및 고저 조정 메커니즘이 장착된 삼각대에서 사격하는 PKS 기관총은 중기관총으로서 다음과 같은 사격 정확도를 가진다. 100 m 거리에서 평균 편차는 5-6 cm, 500 m 거리에서 25-29 cm, 1000 m 거리에서 49-68 cm이다.[12] 러시아 및 기타 유럽 군대는 50% 명중 확률(R50)을 가정하는 원형 확률 오차 방식을 사용한다.[12]

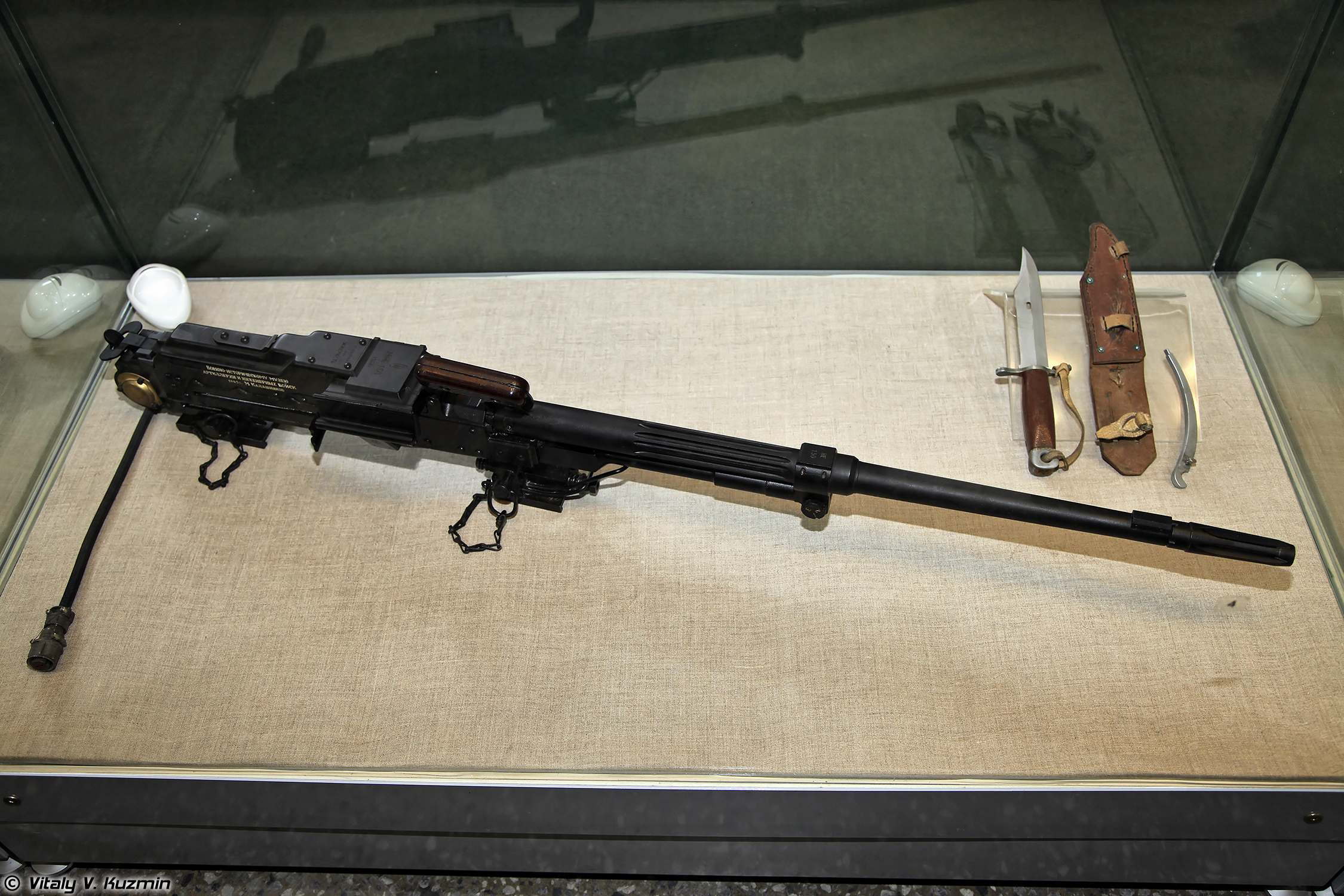

4. 3. PKT
PKT(ПК Танковый, "PK 전차용")는 SGMT 고류노프 차량 탑재 기관총을 대체하기 위해 PK를 기반으로 개량한 전자식 발사 공축형(coaxial) 버전이다.[14] 1968년에 개발되었다. 개조 사항에는 개머리판 제거, 더 길고(722mm) 무거운 총열(초속 30m 증가), 가스 조절기, 전자식 솔레노이드 방아쇠가 포함된다.[14] PKT의 최소 분당 사격 속도는 다른 PK 계열보다 100발/분 더 높으며, 보통 250발 탄약통을 사용한다. PKT 총열은 3.23kg이며, 총열 교체나 냉각 없이 최대 500발을 속사할 수 있다.[15][16] 일부 PKT는 보병용으로 개조되기도 했다.[15][16]
T-62 이후의 소련/러시아 전차, BMP 계열 보병전투차, BTR-60 이후의 장갑차, BRDM-2 장갑정찰차 등 소련/러시아제 주요 장갑차량에 동축 기관총 및 포탑 기관총으로 장착되었다.[23] 총열을 쉽게 교체할 수 없기 때문에 연사에 견디도록 총열을 두껍게 했고, 전기식 원격 조작용 트리거와 연기 배출 장치를 갖추고 있다.
GRAU 색인은 6P7이다. 1998년에는 PKT를 개수한 PKTM이 채용되었다.[23]

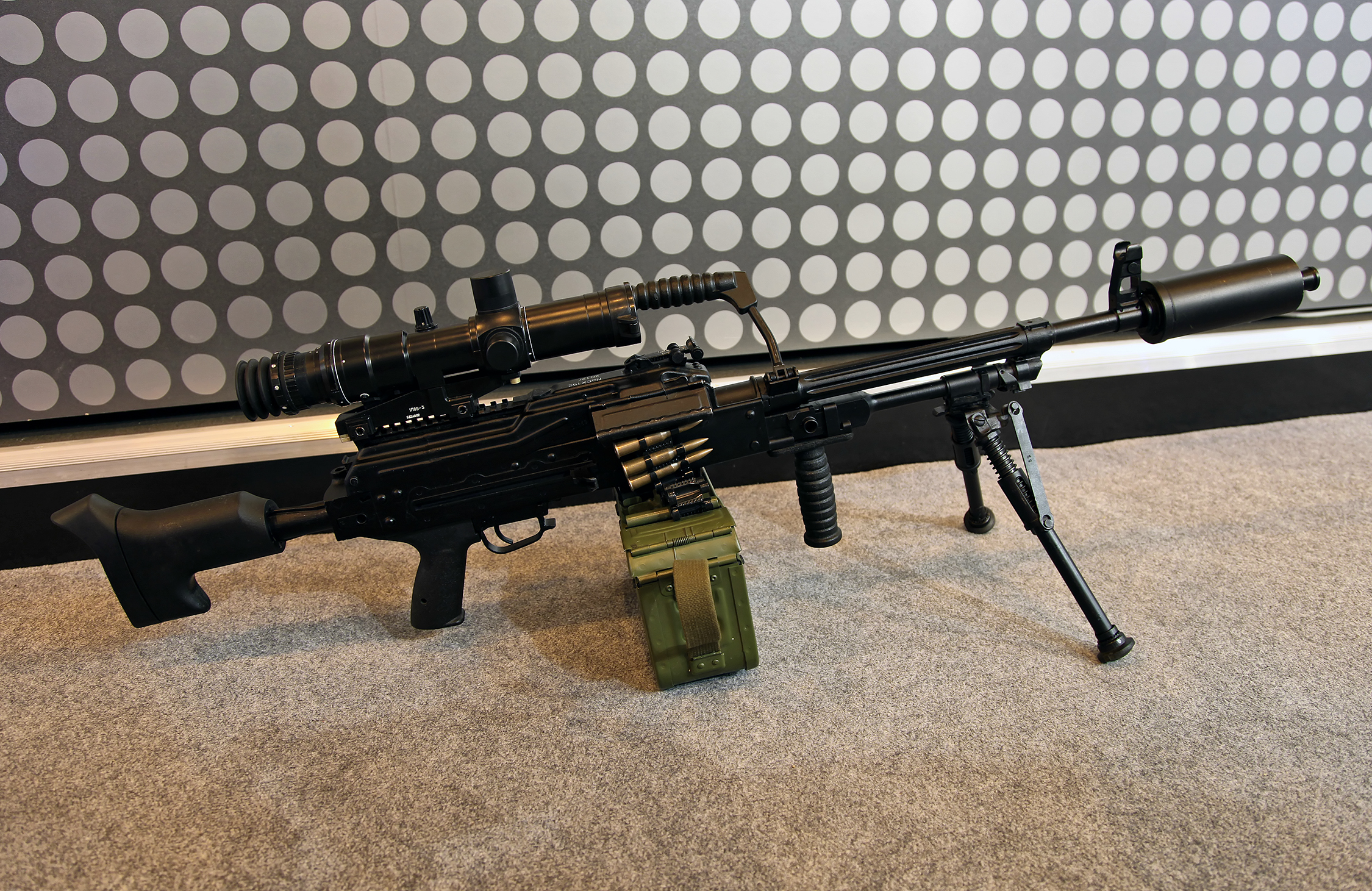

4. 4. PKP 페체네그
PKP 페체네그(6P41)는 PKM을 기반으로 개발된 최신형 모델이다. PKM의 추가 개발 및 개량형으로, 제1차 세계 대전 당시 사용된 루이스 기관총과 유사하게 강제 공랭식을 사용하는 방열 슬리브로 둘러싸인 무거운 고정총열을 가지고 있어 지속 사격 능력이 향상되었다. 분대지원화기로 운용하기 쉽도록 개량되었으며, 총열의 신속한 교체는 고려되지 않았다. 현재 러시아 특수부대를 중심으로 배치가 시작되고 있다.
4. 5. 해외 복제 및 개량형
중국에서는 PKM을 복제한 80식과 PKT를 복제한 86식 동축 기관총을 생산한다. 7.62x51mm NATO탄을 사용하는 CS/LM4형도 수출용으로 생산된다.
조선민주주의인민공화국에서는 PK를 기반으로 독자적으로 개량한 73식과 PKM을 복제한 82식 기관총을 생산한다. 73식은 탄띠 외에 박스탄창도 사용할 수 있으며, 소총 수류탄 발사 기능도 있다. 82식은 주로 특수부대용으로 사용되는 것으로 추정된다.
세르비아의 자스타바사는 PKM을 기반으로 M84를, PKT와 유사한 M86 동축 기관총을 생산한다. M84는 광학 조준기나 야시장치를 장착할 수 있는 마운트가 장비되어 있다.
불가리아의 아르세날사는 PKM을 기반으로 총열에 독자적인 개량을 가한 7.62x54mm 아르세날 머신건 MG-1M을 제조한다.
폴란드는 7.62×51mm NATO탄을 사용하도록 PK/PKS를 개조하였지만 채택되지 않았고,[24] PKM을 기반으로 한 UKM-2000 기관총을 대신 채택했다.[25]
우크라이나의 마약사는 PKM을 경량화한 Mayak KM-7.62와[29][30] PKT를 복제한 KT-7.62/KTM-7.62를 생산한다.[31][30]
5. 대중문화
PK 기관총은 특유의 외형과 강력한 화력 덕분에 여러 대중 매체에서 등장한다. 영화에서는 《레드》에서 용병들이 현대화 개조를 거친 PKM을 사용하고, 《블러드 다이아몬드》에서는 혁명 통일 전선의 기지를 습격하는 민간 군사 기업의 Mi-35 Mk.III 슈퍼 하인드에 도어 건으로 탑재되었다. 《람보 3/분노의 아프가니스탄》에서는 주인공 람보가 소련군과의 최후 전투에서 PKM을 사용하는데, 이는 이스라엘 방위군에게 빌린 실제 총기이다. 《론 서바이벌》의 산악 전투 장면에서는 탈레반이 PKM을 사용한다.
게임에서는 《콜 오브 듀티 모던 워페어(2019년판)》, 《배틀필드 시리즈》, 《고스트 리콘 시리즈》 등에서 PKM 또는 PKP 페체네그가 등장한다. 《언차티드 황금사막의 아틀란티스》에서는 "PAK-80"이라는 이름으로 PKM이 등장한다.
애니메이션 중에는 《우포테!!》에서 PKM(의인화 캐릭터)가 PKM을 사용하고, 《소드 아트 온라인 얼터너티브 건게일 온라인》에서는 소피와 로자가 PKM을 사용한다. 《리코리스 리코일》에서는 주인공 타키나와 테러리스트 마시마가 PKM을 사용한다.
